Forstå vinkelkontakt kulelager: en omfattende guide
I. Introduksjon til vinkelkontakt kulelager

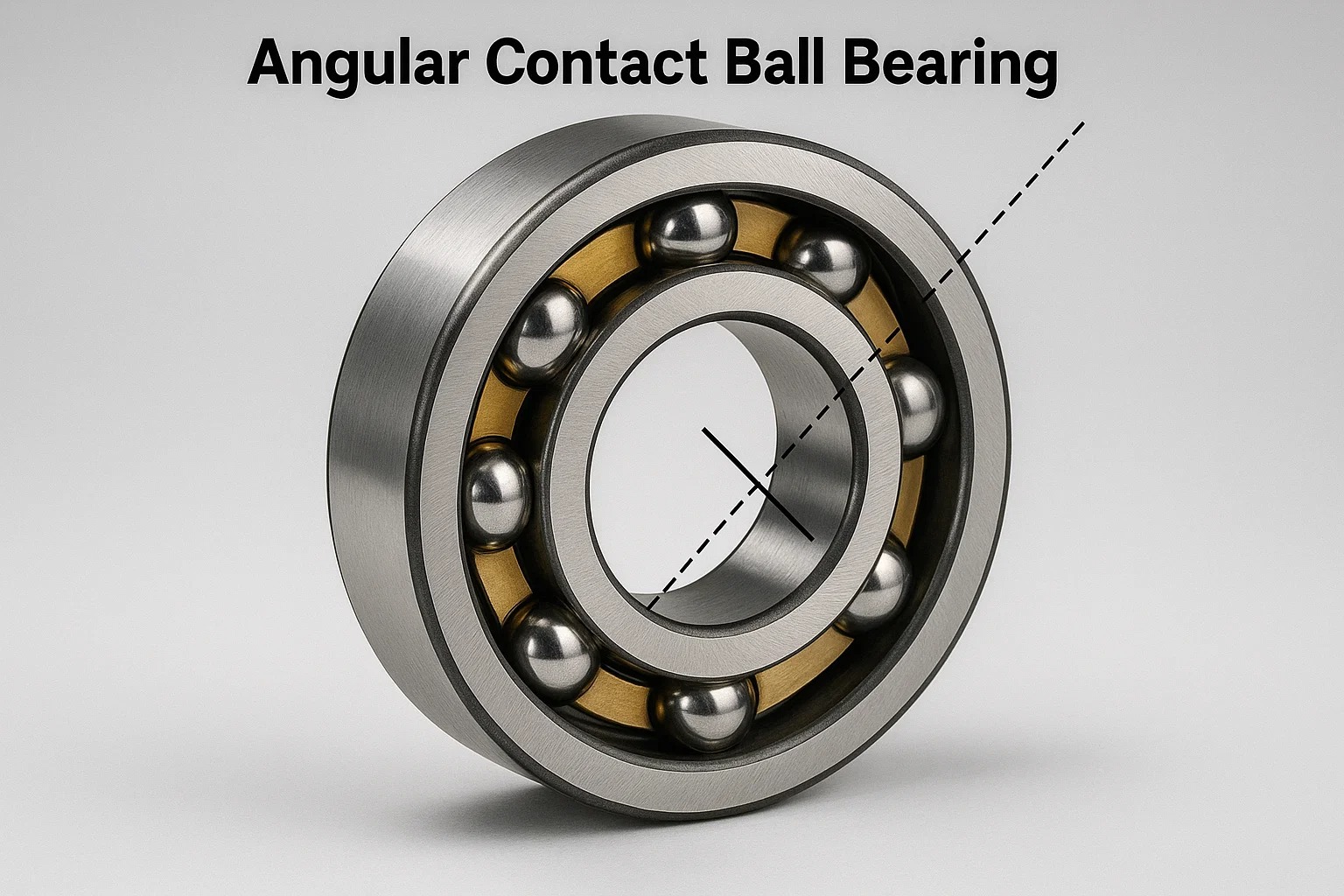

1. Hva er en vinkelkontaktballbæring?
An Vinkelkontakt kulelager er en spesialisert type rullende elementbærende konstruert feller å imøtekomme både radiale og aksiale belastninger samtidig . I motsetning til dype groove kulelager, som primært håndterer radielle belastninger, vinkelkontaktlagre
har en nøyaktig konstruert Kontaktvinkel mellom de indre og ytre løpene og ballene. Denne vinkelen er det som lar dem effektivt støtte aksiale krefter i en retning, i tillegg til radiale krefter.
-
Definisjon og grunnleggende funksjon: I kjernen letter en vinkelkontaktkulelager rotasjonsbevegelse mens den nøyaktig kontrollerer den relative posisjonen til maskinkomponenter. Den unike designen gjør at den kan bære belastninger som virker i vinkel til lageraksen. Denne muligheten er avgjørende i applikasjoner der både sidelengs og skyvekrefter er til stede, noe som gjør dem ideelle for en rekke industrielle og bilbruk.
-
Viktige funksjoner og designegenskaper: Det definerende trekk ved disse lagrene er Kontaktvinkel , som er vinkelen mellom linjen som forbinder ballpunktene med ballbanene i det radiale planet, og en linje vinkelrett på lageraksen. Denne vinkelen kan variere, typisk fra 15 til 40 grader , avhengig av den spesifikke lagerdesignen og den tiltenkte anvendelsen. En høyere kontaktvinkel gir generelt større aksial belastningskapasitet, mens en mindre vinkel er bedre egnet for høyhastighetsapplikasjoner med lavere aksiale belastninger.
| Trekk | Beskrivelse |
|---|---|
| Kontaktvinkel | Dette er den kritiske vinkelen som bestemmer ogelen av Radial vs. aksial lastekapasitet . Det spenner vanligvis fra 15 ° (optimalisert for høy hastighet og lavere aksial belastning) til 40 ° (optimalisert for høye aksiale belastninger). En større vinkel betyr mer aksiell belastningsstøtte. |
| Separerbar design | De Ytre ring kan ofte separeres Fra den indre ring- og ballmonteringen. Denne designfunksjonen forenkler monteringsprosessen og gir mulighet for nøyaktig valg av spesifikke interne klareringer eller anvendelse av forhåndsinnlastinger under installasjonen. |
| Enkeltretning aksial belastning | Stogard en-rad Vinkelkontaktkulelager er designet for å imøtekomme Bare aksiell belastning i en retning . For å håndtere aksiale belastninger fra begge retninger, brukes de vanligvis i Duplex -arrangementer (sammenkoblede sett) eller som Dobbeltratterlag . |
| Høy presisjon | Disse lagrene er produsert til veldig stramme toleranser, og sikrer Høy løpende nøyaktighet og Minimal runout . Denne presisjonen er avgjørende for å kreve applikasjoner, for eksempel de som finnes i maskinverktøyspindelr, der selv mikroskopiske avvik kan påvirke ytelsen. |
| Stivhet | Når ordentlig forhåndsinnlastet , kantete kontaktkulelager tilbyr eksepsjonelt høy stivhet . Dette minimerer skaftavbøyning under belastning og forbedrer den generelle systemytelsen betydelig, spesielt i presisjonskritiske anvendelser der stabilitet er avgjørende. |
2. Hvorfor velge Angular Contact Ball -lagre?
Vinkelkontaktkulelager er valgt for sin overlegne ytelse under spesifikke driftsforhold der ogre lagertyper kan komme til kort.
-
Fordeler i forhold til ogre bæretyper:
- Kombinert lastekapasitet: Deres viktigste fordel er evnen til effektivt å bære en Kombinasjon av radielle og aksiale belastninger samtidig. Dette skiller dem ut fra dype sporkulelager (først og fremst radial) eller skyvelagre (først og fremst aksial).
- Høy hastighetsevne: På grunn av deres optimaliserte intern geometri, presis produksjon og ofte lettere burdesign (f.eks. Polyamid eller fenolharpiks), kan de operere med veldig høye rotasjonshastigheter med redusert varmeproduksjon.
- Høy presisjon og stivhet: De tilbyr utmerket løpende nøyaktighet og stivhet, noe som gjør dem ideelle for applikasjoner som krever presis posisjonering, minimal avbøyning og lav vibrasjon. Når de brukes i forhåndsbelastede konfigurasjoner, kan de praktisk talt eliminere intern klaring, noe som fører til eksepsjonell stivhet.
- Allsidige konfigurasjoner: Tilgjengelig i enkeltrader, dobbeltrader og fire-punkts kontaktdesign , de kan også kombineres i Duplex -arrangementer (Ansikt til ansikt, back-to-back eller togem) for å øke belastningskapasiteten, stivheten og evnen til å håndtere veltningsmomenter ytterligere.
-
Applikasjoner der de utmerker seg: Disse lagrene finnes ofte i miljøer som krever Høy presisjon, høye hastigheter og håndtering av betydelige aksiale krefter . Deres evne til å støtte kombinerte belastninger gjør dem uunnværlige i forskjellige krevende maskiner. Vanlige applikasjoner inkluderer:
- Maskinverktøyspindler: Avgjørende for presis skjære- og slipedrift.
- Biloverføringer og hjullager: Håndtering av både kjøretøyets vekt- og hjørnekrefter.
- Pumper og kompressorer: Støttende roterende sjakter under kombinert væske og mekaniske belastninger.
- Elektriske motorer: Spesielt i større, høyhastighetsdesign.
- Robotikk: Sikre nøyaktig og repeterbar bevegelse i robotfuger og aktuatorer.
Ii. Forstå design og funksjonalitet

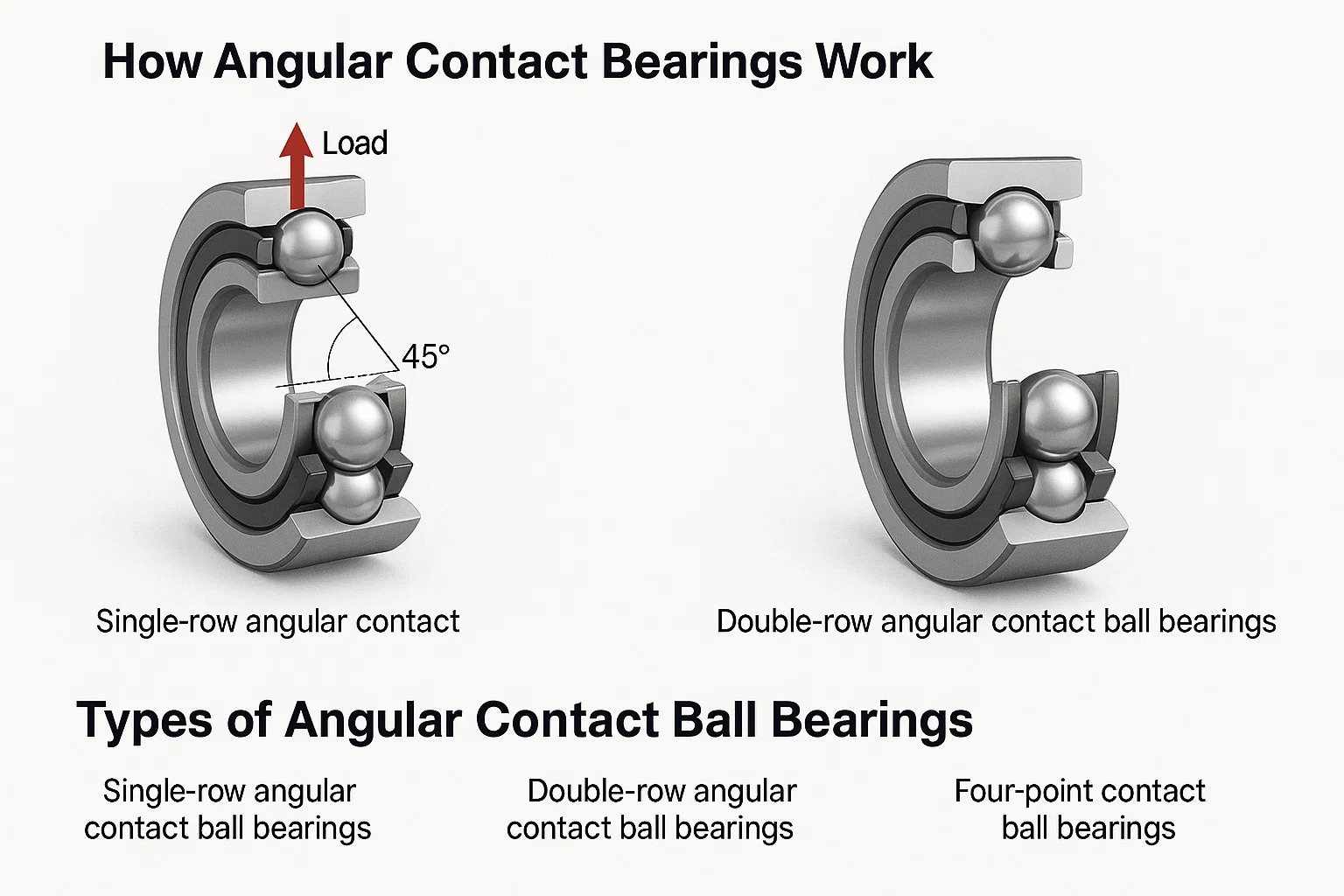

1. Hvordan vinkelkontaktlagre fungerer
Det operative prinsippet om en kantete kontaktkule som bærer hengsler på den Kontaktvinkel , som dikterer hvordan belastninger distribueres og støttes.
-
Forklaring av kontaktvinkelen: Når en belastning, spesielt en aksial belastning, påføres en vinkelkontaktkulebæring, blir ballene fortrengt litt langs løpsbanene. Denne forskyvningen skaper et elliptisk kontaktområde mellom hver ball og både den indre og ytre løpsbanen. De Kontaktvinkel er vinkelen dannet av en linje gjennom midten av denne kontakten ellipsen og en linje vinkelrett på lagringens rotasjonsakse. Denne vinkelen er grunnleggende fordi den bestemmer andelen av den påførte belastningen som bæres aksialt kontra radialt. For eksempel a større kontaktvinkel (f.eks. 40 °) betyr at lageret er bedre utstyrt for å håndtere tyngre aksiale belastninger, mens en mindre vinkel (f.eks. 15 °) er mer egnet for høyhastighetsapplikasjoner der radielle belastninger er dominerende og aksiale belastninger er lettere.
-
Lastfordeling og støtte: Ballene i en vinkelkontaktbæring er vanligvis under en Forhåndsinnlasting (Enten iboende fra produksjon eller anvendt under installasjonen). Denne forhåndsbelastningen sikrer kontinuerlig kontakt med begge løpsbaner, selv under varierende belastninger, noe som er avgjørende for høy stivhet og for å forhindre skli av ballene, spesielt i høye hastigheter. Når en kombinert radiell og aksiell belastning påføres, overføres kreftene effektivt gjennom ballene i kontaktvinkelen, og fordeler effektivt stresset over et større område enn et rent radialt lager. Denne designen gir overlegen støtte og stabilitet under komplekse belastningsforhold.
2. Typer vinkelkontakt kulelager
Vinkelkontaktkulelager kommer i forskjellige konfigurasjoner, som hver er egnet for forskjellige belastningskapasiteter, stivhetskrav og applikasjonskrav.
-
Envalgte med vinkelkontakt kulelager: Dette er den vanligste typen og har plass til aksiale belastninger i bare en retning . På grunn av denne ensrettede aksiale belastningskapasitet, for å støtte aksiale belastninger i begge retninger eller for å oppnå høyere stivhet og håndtere veltningsmomenter, brukes de ofte i Duplex -arrangementer . Disse innebærer å montere to enkeltrekkebærere sammen som et matchet par.
Duplex -arrangement Beskrivelse Sentrale egenskaper Ansikt til ansikt (DF) To lagre er montert med sine bredere ansikter sammen, slik at kontaktlinjene konvergerer mot lageraksen. God stivhet, kan håndtere veltningsmomenter, moderat hastighetsevne. Back-to-back (DB) To lagre er montert med sine smalere ansikter sammen, så kontaktlinjene avviker vekk fra lageraksen. Maksimal stivhet , Utmerket for håndtering av velterende øyeblikk, ideelle for spindler med høy presisjon. Tandem (DT) To lagre er montert i samme retning, med kontaktlinjene parallelt. Designet for Ekstremt høy aksial belastningskapasitet i en retning , belastningen deles jevnt. -
Dobbelt-rad vinkelkontakt kulelager: Disse lagrene kombinerer i hovedsak to en-rads vinkelkontaktlagre til en enkelt enhet. De er designet for å imøtekomme aksial belastning i begge retninger og blir ofte valgt når en kompakt design med høy stivhet er nødvendig, og eliminerer behovet for separate dupleksarrangementer. De er tilgjengelige med forskjellige interne design og kontaktvinkler som passer spesifikke behov.
-
Fire-punkts kontaktkulelager: Dette er unike en-rads kantete kontaktkulelager med raceways designet for å støtte aksial belastning i begge retninger . Den indre ringen er vanligvis delt, og det er fire kontaktpunkter mellom ballene og løpsbanene (to på den indre ringen, to på den ytre ringen). Denne utformingen lar dem håndtere reverserende aksiale belastninger mens de tar opp mindre aksial plass enn to enkeltraderlagre. De er spesielt nyttige for applikasjoner med intermitterende eller vekslende aksiale belastninger, og tilbyr en kompakt og effektiv løsning.
Iii. Viktige funksjoner og fordeler
Vinkelkontaktkulelager er høyt verdsatt i forskjellige bransjer på grunn av deres distinkte ytelsesfordeler. Designet deres lar dem utmerke seg i situasjoner som krever høy belastningskapasitet, eksepsjonell hastighet og presis drift.
1. Høy belastningskapasitet
Vinkelkontaktkulelager er konstruert for å håndtere betydelige belastninger, spesielt når disse belastningene er en kombinasjon av krefter.
-
Aksial og radial belastningshåndtering: De Kontaktvinkel er den primære faktoren som bestemmer hvor effektivt en vinkelkontaktbæring kan håndtere aksiale og radielle belastninger. Lagre med større kontaktvinkler (f.eks. 40 grader) er optimalisert for tyngre aksiale belastninger, noe som gjør dem egnet for applikasjoner der betydelig skyvekraft er til stede. Motsatt, de med mindre kontaktvinkler (f.eks. 15 grader) er bedre egnet for høyere hastigheter og bruksområder der radielle belastninger er dominerende. Denne spesifikke utformingen gir mulighet for effektiv overføring av krefter fra den roterende akselen gjennom ballene til det stasjonære huset eller omvendt, og distribuerer stress effektivt.
-
Lastkombinasjoner: En av de største styrkene til disse lagrene er deres evne til å håndtere Kombinerte belastninger , som er en blanding av både radiale og aksiale krefter. Dette er avgjørende i mange industrielle applikasjoner der maskiner opplever komplekse, multiretningskrefter. Når to vinkelkontaktlagre er montert i en Duplex -arrangement (DB eller DF), deres samlede aksiale belastningskapasitet forbedres betydelig, og de får muligheten til å støtte velte øyeblikk, som er kritiske i applikasjoner som maskinverktøyspindler.
2. Høyhastighetsytelse
Utformingen av vinkelkontaktkulelager gjør dem usedvanlig godt egnet for høyhastighetsdrift, noe som er et kritisk krav i mange moderne maskiner.
-
Designhensyn for høyhastighetsapplikasjoner: For å minimere varmeproduksjon fra friksjon og sikre stabilitet ved høye omdreininger, har lagre beregnet på høyhastighetsapplikasjoner typisk funksjon mindre kontaktvinkler (rundt 15-25 grader). De innlemmer ofte høye presisjonsballer og løpsbaner , sammen med Optimaliserte burdesign . Lettere burmaterialer, for eksempel fenolharpiks eller polyamid , brukes ofte til å redusere masse og treghet, og bidrar ytterligere til lavere friksjon og varme. I tillegg brukes minimal forhåndsinnlasting ofte i høyhastighetsdesign for å forhindre overdreven varmeoppbygging som kan kompromittere ytelsen og levetiden.
-
Smørekrav: Riktig smøring er avgjørende for å opprettholde høyhastighetsytelse og forlenge levetid. Dette innebærer ofte å bruke spesialiserte oljer eller fett med passende viskositet og tilsetningsstoffer som tåler høye temperaturer og skjærkrefter uten å bryte ned. I noen ekstreme høyhastighetsapplikasjoner som avanserte smøresystemer som olje-luft smøring er ansatt. Disse systemene sikrer en konstant, nøyaktig målt tilførsel av friskt smøremiddel, samtidig som de hjelper til med å frakte varmen, og effektivt avkjøling av lageret under drift.
3. Presisjon og stivhet
Vinkelkontaktkulelager er ofte valgt for applikasjoner der nøyaktighet og stivhet er ikke omsettelige.
-
Applikasjoner som krever høy nøyaktighet: Disse lagrene er uunnværlige i applikasjoner der presis posisjonering and Minimal runout er viktigst. Et godt eksempel er Maskinverktøyspindler , der skjæreverktøyet må opprettholde ekstrem nøyaktighet for å produsere deler med stramme toleranser og overflatebehandling av høy kvalitet. Tilsvarende, in robotarmer , presis leddbevegelse, tilrettelagt av disse lagrene, er avgjørende for nøyaktig manipulering og monteringsoppgaver.
-
Minimering av runout og avbøyning: Den iboende utformingen av vinkelkontaktlagre, spesielt når det brukes i Forhåndsinnlastede dupleksarrangementer , gir eksepsjonell stivhet . Forhåndslasting eliminerer interne clearanlegg effektivt innen lageret, noe som betyr minimal avbøyning under belastning. Denne høye stivheten og den resulterende svært lave runout (avvik fra ekte rotasjon) fører direkte til forbedret maskineringsnøyaktighet, forbedret generell systemytelse og redusert vibrasjon, og bidrar til en mer stabil og pålitelig drift.

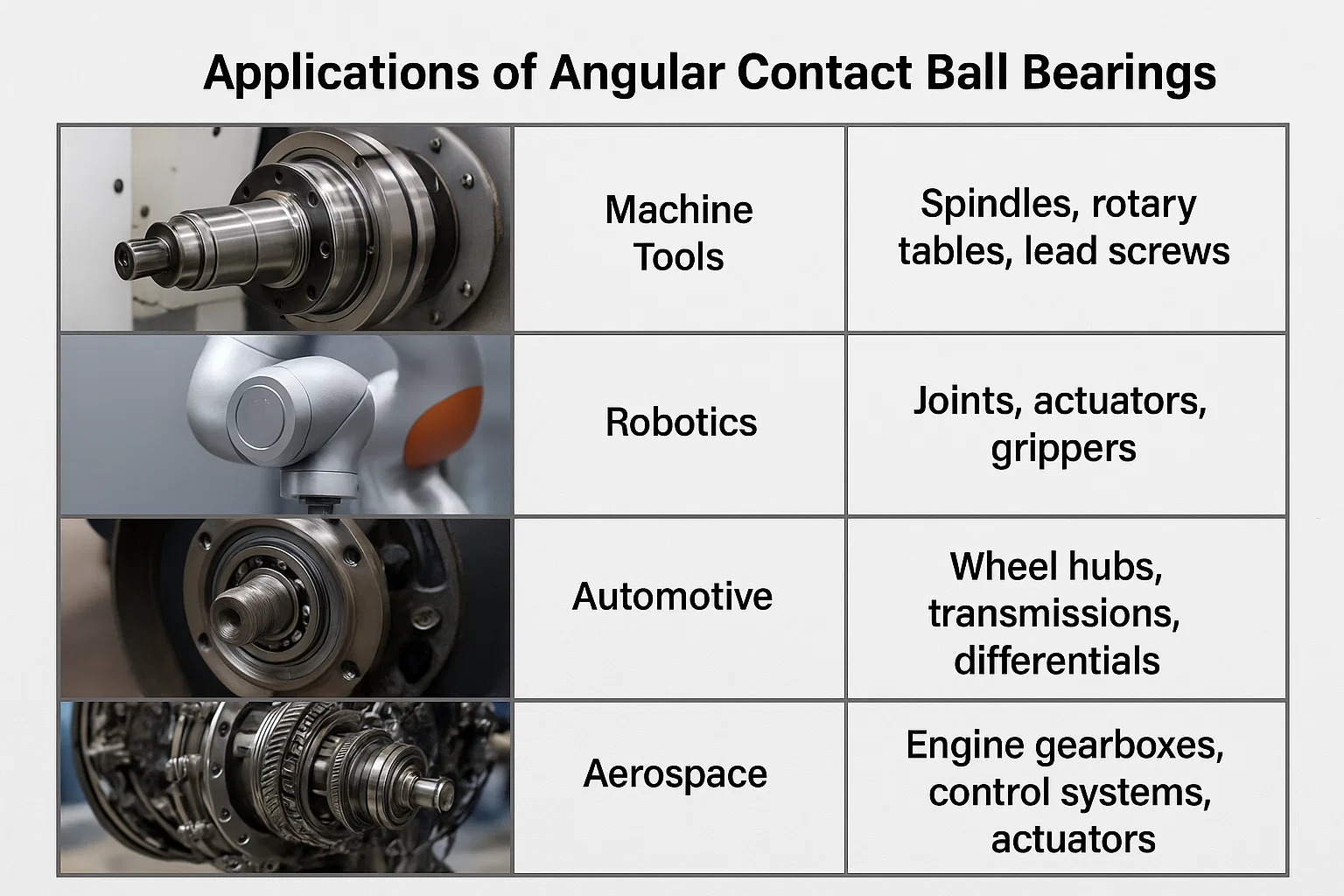

IV. Anvendelser av vinkelkontaktkulelager
Vinkelkontaktkulelager finnes i et bredt utvalg av bransjer og maskiner på grunn av deres allsidighet og eksepsjonelle ytelsesegenskaper. Deres evne til å håndtere kombinerte belastninger, høye hastigheter og tilby høy presisjon gjør dem uunnværlige i mange kritiske applikasjoner.
1. Maskinverktøy
Maskinverktøy er kanskje et av de mest kritiske miljøene for vinkelkontaktkulelager, og krever de høyeste nivåene av presisjon og stivhet.
- Spindelstøtte: Dette er en førsteklasses applikasjon. De spindle av et maskinverktøy er hjertet i driften, der skjæreverktøyet eller arbeidsstykket roterer. Disse spindlene krever lagre som tåler ekstremt høye rotasjonshastigheter, tunge skjærekrefter (både radial og aksial), og opprettholder presisjon på mikronnivå for å sikre nøyaktigheten til den maskinerte delen. Vinkelkontaktkulelager, ofte anordnet i svært stiv matchede sett (f.eks. Tre eller fire lagre i en tandem/dupleks -konfigurasjon), gir nødvendig stivhet, minimal runout og dempingskarakteristikker som er avgjørende for presisjonsgrave, fresing og vendeoperasjoner.
- Presisjonsmaskinering: Den direkte effekten av disse lagrene på sluttproduktets kvalitet kan ikke overdrives. Deres evne til å minimere runout (avvik fra ekte rotasjon) og avbøyning oversettes direkte til maskinerte deler av høyere kvalitet med strammere toleranser, overlegen overflatebehandling og redusert skravling, noe som fører til betydelige forbedringer i produksjonseffektivitet og produktintegritet.
2. Robotikk
Robotikk, spesielt innen avansert produksjon og automatisering, er avhengig av den nøyaktige og holdbare bevegelseskontrollen som tilbys av vinkelkontaktkulelager.
- Fuger og aktuatorer: Robotarmer og manipulatorer bruker vinkelkontaktkulelager i deres ledd og aktuatorer for å oppnå presise, repeterbare bevegelser. Disse lagrene støtter de komplekse kombinerte belastningene (aksiale, radielle og øyeblikk) generert under dynamisk drift, og bidrar betydelig til den generelle stivheten, nøyaktigheten og jevn bevegelse av robotsystemet.
- Bevegelse med høy presisjon: I applikasjoner som kirurgiske roboter, industrielle monteringsroboter eller inspeksjonssystemer, er den glatte, tilbakeslagsfrie og nøyaktige bevegelsen tilrettelagt av disse lagrene avgjørende for vellykket og pålitelig drift. De sikrer at robotbevegelser er nøyaktige, noe som er viktig for delikate eller svært repeterende oppgaver.
3. Bil
Bilindustrien bruker vinkelkontaktkulelager i mange viktige komponenter der pålitelighet og lastbærende kapasitet er essensiell.
- Hjullager: Mange moderne biler Hjullager er integrerte vinkelkontaktballbærende enheter. Disse enhetene er konstruert for å håndtere de betydelige radielle belastningene fra kjøretøyets vekt, så vel som de betydelige aksiale belastningene som genereres under hjørnearbeid, bremsing og akselerasjon. De er designet for lang levetid og minimalt vedlikehold.
- Overføringskomponenter: I noen bil overføringer og differensialer, kantete kontaktlager brukes til å støtte sjakter som opplever både radiale belastninger fra tannhjul og skyvbelastninger fra spiralformede eller skrågir. Deres evne til å håndtere kombinerte krefter sikrer effektiv strømoverføring og jevn drift av drivlinjen.
4. Luftfart
Luftfartsindustrien stiller ekstremt høye krav til komponent pålitelighet, vekteffektivitet og ytelse under tøffe forhold, noe som gjør vinkelkontaktkulelager til et hyppig valg.
- Motorapplikasjoner: I flymotorer brukes vinkelkontaktkulelager i forskjellige seksjoner, inkludert Girkassekomponenter, tilbehørsstasjoner og til og med hovedaksler . Her må de tåle ekstreme temperaturer, veldig høye rotasjonshastigheter og krevende belastningsforhold, ofte med presise balansebehov.
- Kontrollsystemer: De finnes også i kritiske fly Kontrolloverflater, landingsutstyrsmekanismer og andre aktiveringssystemer der pålitelighet, presisjon og lav friksjon ikke kan omsettelige for trygge og effektive flyoperasjoner.
Her er en sammendrag av tabellen over applikasjonene:
| Industri | Primære applikasjonsområder | Sentrale fordeler gitt av lagre |
|---|---|---|
| Maskinverktøy | Spindler, roterende bord, blyskruer | Høy presisjon, høy stivhet, lav runout, overlegen overflatebehandling på deler |
| Robotikk | Fuger, aktuatorer, gripere | Presis bevegelse, høy repeterbarhet, kompakt design, kombinert belastningsstøtte |
| Automotive | Hjulnav, overføringer, differensialer | Høy pålitelighet, kombinert radiell og aksiell belastningskapasitet, lang levetid |
| Aerospace | Motorgirkasser, kontrollsystemer, aktuatorer | Høy hastighetsevne, ekstrem temperaturtoleranse, kritisk pålitelighet |
V. Materialer og produksjon
Ytelsen, holdbarheten og levetiden til vinkelkontaktkulelager er dypt påvirket av materialene de er gjort fra og presisjonen de er produsert med. Disse faktorene dikterer lagers evne til å motstå belastninger, hastigheter og miljøforhold.
1. bærende materialer
Valget av materiale for lagerringene og ballene er avgjørende for å bestemme dens styrke, slitasje motstand og utmattelsens levetid.
-
Ståltyper (f.eks. Chrome stål, rustfritt stål):
- Chrome Steel (AISI 52100 / 100CR6): Dette er det vanligste og mye brukte materialet for å bære ringer og baller i standard industrielle applikasjoner. Det er et kromstål med høyt karbon kjent for sin Utmerket hardhet, overlegen slitestyrke og høy utmattelsens levetid . Den konsistente ytelsen og kostnadseffektiviteten gjør det til et valg for et stort flertall av bærende applikasjoner.
- Rustfritt stål (f.eks. AISI 440C): Brukt hovedsakelig i applikasjoner der Korrosjonsmotstand er avgjørende, for eksempel i matforedlingsindustrien, medisinsk utstyr, marine miljøer eller i innstillinger utsatt for tøffe kjemikalier. Mens du tilbyr god motstand mot rust og flekker, er belastningskapasiteten og utmattelsens levetid generelt lavere enn for kromstål under lignende forhold.
-
Keramiske alternativer:
- Silisiumnitrid (Si3N4) Keramiske baller: Disse er i økende grad spesifisert for høyytelsesvinkelkontaktkulelager, spesielt i applikasjoner med høy hastighet . Keramiske baller tilbyr flere betydelige fordeler i forhold til stål:
- Lettere vekt: De er betydelig lettere enn stålkuler, noe som drastisk reduserer sentrifugalkrefter i høye hastigheter. Dette fører til Mindre friksjon, lavere varmeproduksjon , og en lengre effektiv fettlivet .
- Høyere stivhet og hardhet: Keramiske baller er mye stivere og hardere enn stål, noe som bidrar til økt bærende stivhet og forbedret slitestyrke.
- Ikke-magnetisk og elektrisk isolerende: De er ikke-magnetiske og kan fungere som en elektrisk isolator, noe som gjør dem ideelle for applikasjoner der forvillede elektriske strømmer kan skade lageret.
- Lager med keramiske baller blir ofte referert til som "Hybridlagre" Fordi de kombinerer keramiske rullende elementer med stålringer.
- Silisiumnitrid (Si3N4) Keramiske baller: Disse er i økende grad spesifisert for høyytelsesvinkelkontaktkulelager, spesielt i applikasjoner med høy hastighet . Keramiske baller tilbyr flere betydelige fordeler i forhold til stål:
2. burmaterialer
De bur (eller holder) er en avgjørende komponent som holder de rullende elementene (ballene) atskilt og like fordelt rundt løpsbanene. Materialet påvirker lagringens hastighetsevne, støynivå, smøreseffektivitet og generell levetid.
- Stålbur:
- Stemplede stålbur: Disse er vanlige for generelle lagre. De er robust, holdbar , og egnet for moderate hastigheter og temperaturer. Deres kostnadseffektivitet gjør dem til et populært valg for et bredt spekter av applikasjoner.
- Maskinerte stålbur: Gi høyere styrke og brukes i mer krevende applikasjoner, spesielt der høye belastninger eller vibrasjoner er til stede.
- Messingbur:
- Maskinerte messingbur: Disse er ofte foretrukket for høyere hastigheter og temperaturer På grunn av deres utmerkede styrke, overlegen smørlighet (som reduserer friksjonen) og evnen til å motstå vibrasjoner. De er også mindre utsatt for skade fra visse typer forurensning.
- Polymerbur (f.eks. Polyamid, Peek):
- Disse lette bur er utmerket for veldig høyhastighetsapplikasjoner På grunn av deres lave friksjon, redusert støy og evne til å operere med minimal smøring. Imidlertid har de spesifikke temperaturbegrensninger og er kanskje ikke egnet for ekstremt høye temperaturmiljøer. PEEK (polyether eter keton) tilbyr høyere temperaturmotstand enn standard polyamid.
Her er en oversikt over vanlige burmaterialer:
| CAGE Materialtype | Egenskaper | Typiske applikasjoner |
|---|---|---|
| Stemplet stål | Robust, kostnadseffektiv, bra for generelle applikasjoner, moderate hastigheter og temperaturer. | Generelt industriell maskineri, bil. |
| Maskinert messing | Høy styrke, god smørighet, vibrasjonsmotstand, egnet for høyere hastigheter og temperaturer. | Maskinverktøyspindler, pumper, industrielt utstyr med høy ytelse. |
| Polyamid (nylon) | Lett, lav friksjon, roligere drift, bra for veldig høye hastigheter, lavere temperaturgrenser. | Elektriske motorer, små maskiner, høyhastighetsapplikasjoner der varmen styres. |
| PEEK | Lett, utmerket for veldig høye hastigheter og høyere temperaturer enn polyamid, kjemisk motstand. | Luftfart, spesialisert høyhastighetsmaskiner, medisinsk utstyr, krevende industriell bruk. |
3. Produksjonsprosesser
Presisjonen og den generelle kvaliteten på vinkelkontaktkulelager er det direkte resultatet av svært avanserte og nøye kontrollerte produksjonsprosesser.
-
Presisjonsliping og etterbehandling: Både løpsbanen (sporene i de indre og ytre ringene) og ballene gjennomgår flere stadier av Presisjonsliping og superfinishing . Denne flertrinnsprosessen sikrer ekstremt glatte overflater, eksepsjonelt tette dimensjonstoleranser og optimal geometrisk nøyaktighet. Disse faktorene er kritiske for å oppnå høy presisjon, minimere friksjon og varmeproduksjon, redusere støy og vibrasjoner, og til slutt forlenge lagets levetid. Eventuelle ufullkommenheter på dette stadiet kan føre til for tidlig fiasko.
-
Kvalitetskontroll: Gjennom hele produksjonsprosessen, fra råstoffinspeksjon til sluttproduktet, strenge kvalitetskontrollkontroller blir implementert. Dette inkluderer:
- Dimensjonal inspeksjon: Sikre presise målinger av alle komponenter.
- Surface Finish Analyse: Bekreftelse av glattheten av løpsbaner og baller.
- Hardhetstesting: Bekrefter materialets motstand mot deformasjon og slitasje.
- Støy og vibrasjonstesting: Lagre testes ofte for uakseptable støynivåer eller vibrasjonsmønstre som kan indikere interne defekter.
- Hver peiling blir nøye inspisert og gjennomgår ofte en endelig ytelseskontroll for å sikre at den oppfyller strenge ytelsesstandarder og pålitelighetskrav før den forlater fabrikken.
Vi. Installasjon og vedlikehold
Riktig installasjon og kontinuerlig vedlikehold er helt avgjørende for å maksimere levetiden, påliteligheten og ytelsen til vinkelkontaktkulelager. Selv peiling av høyeste kvalitet kan mislykkes for tidlig hvis den ikke håndteres, installeres eller vedlikeholdes riktig.
1. Riktig installasjonsteknikker
Feil installasjon er dessverre en av de viktigste årsakene til for tidlig bærevikt. Å ta seg tid til å følge beste praksis kan forhindre betydelig driftsstans og kostbare reparasjoner.
-
Håndtering og montering:
- Renslighet er avgjørende: Håndter alltid lagre i et nøye rent miljø. Selv bittesmå partikler av støv, skitt eller metallspon kan fungere som slipemidler, noe som forårsaker betydelig skade på de presisjonsmessige overflatene på løpsbanene og ballene, noe som fører til for tidlig slitasje og svikt.
- Kontrollert kraftprogram: Bruk aldri kraft direkte på den ytre ringen når du prøver å montere et lager på en aksel. Motsatt, ikke bruk kraft på den indre ringen når du monterer lageret i et hus. Å bruke feil ring for å påføre kraft kan Brinell (Dent) løpebanene eller deformere lagerkomponentene. Bruk i stedet passende Monteringsverktøy slik som bærende varmeovner (for termisk ekspansjon), hydrauliske presser eller spesialiserte påvirkningshylser som sikrer at kraft påføres jevnt og direkte på riktig lagerring (den som blir presset).
- Presisjonsjustering: Forsikre deg om at lageret er perfekt justert under monteringsprosessen. Feiljustering, til og med svak, kan føre til ujevn belastningsfordeling over de rullende elementene, generere overdreven varme, øke friksjonen og forårsake for tidlig lokal slitasje som drastisk forkorter bærelivet.
-
Unngå skade: Unngå noen hamring eller overdreven påvirkningskraft under installasjonen. Slike handlinger kan lett deformere lagerringene, løpsbanene eller baller, noe som fører til brinelling (permanente innrykk), sprekker eller andre former for skade som går på akkord med lagringens integritet og drastisk forkorter levetiden. Prioriter alltid kontrollert, til og med kraft.
2. Smøring
Smøring er livsnerven til et lager. Det er viktig for å redusere friksjonen mellom rullende elementer og løpsbaner, forhindre slitasje, spre varme generert under drift og gi beskyttelse mot korrosjon.
- Fett vs. oljesmøring: Valget mellom fett og olje avhenger sterkt av de spesifikke driftsforholdene og påføringskravene.
| Smøremiddeltype | Egenskaper | Ideelle applikasjoner | Hensyn |
|---|---|---|---|
| Fett | • Simplistic application<br>• Clean operation<br>• Stays in place well | • Most common type for a wide range of speeds and temperatures<br>• Sealed bearings | • Limited heat dissipation<br>• Re-Smøring intervals are crucial |
| Olje | • Excellent for heat dissipation<br>• Superior at very high speeds<br>• Cleaner operation for high precision | • Very high-speed applications<br>• High-temperature environments<br>• Precision spindles | • Krever mer komplekse tetnings- og leveringssystemer (f.eks. Oljur, sirkulerende) |
- Smøringsintervaller: Hyppigheten av re-dobrication (for fett) eller oljeskift/ påfyll avhenger av mange faktorer, inkludert lagringens driftshastighet, temperatur, påført belastning og den spesifikke typen smøremiddel som brukes. Følg alltid lagerprodusentens anbefalinger som en primær guide. Det er også viktig å huske det Over-smøring kan være like skadelig som under-dvs. , potensielt som fører til overdreven varmeproduksjon på grunn av kveling, økt friksjon og til og med tetningsskader.
3. Feilsøking av vanlige problemer
Å identifisere tegn på bæresvikt tidlig kan være forskjellen mellom en enkel reparasjon og katastrofalt nedbrytning, og sparer betydelige kostnader og driftsstans.
-
Identifisere bæresvikt: Vanlige indikatorer som antyder et lagerproblem inkluderer:
- Uvanlig støy: Å slipe, sutre, skvise, skrangle eller klikke på lyder peker ofte på smøringsproblemer, forurensning, slitasje eller skade på løpsbanene eller rulleelementene.
- Overdreven vibrasjon: En økning i vibrasjonsnivåer, påvist gjennom sensorisk inspeksjon eller vibrasjonsanalyseutstyr, er en sterk indikasjon på bæreskader, feiljustering eller ubalanse.
- Unormal varme: Overdreven varmeproduksjon fra lagerhuset antyder vanligvis høy indre friksjon, ofte på grunn av utilstrekkelig smøring, feil forhåndsinnlasting (for stram) eller indre skade.
- Økt runout/spill: Merkbar radiell eller aksial lek (bevegelse) som ikke var til stede før indikerer intern slitasje, tap av forhåndsinnlasting eller alvorlig skade på lagers komponenter.
-
Forebyggende vedlikehold: Et robust forebyggende vedlikeholdsprogram er nøkkelen til å utvide levetiden betydelig og forhindre uventet driftsstans. Nøkkelkomponenter inkluderer:
- Vanlige inspeksjoner: Visuelle sjekker for tegn på skade, lekkasje eller overdreven oppbygging av skitt.
- Vibrasjonsanalyse: Bruke spesialiserte verktøy for å overvåke bærende helsetrender og oppdage tidlige tegn på forverring.
- Temperaturovervåking: Regelmessig kontrollerer bærende boligtemperaturer for å identifisere potensielle overopphetingsproblemer.
- Planlagt re-dval: Fester strengt til produsent-anbefalte smøringsplaner og bruker riktig type og mengde smøremiddel.
Vii. Velge riktig vinkelkontaktkulelager
Å velge riktig vinkelkontaktballbæring er en kritisk beslutning som direkte påvirker ytelsen, levetiden og kostnadseffektiviteten til maskineriet ditt. En nøye evaluering av flere nøkkelfaktorer er avgjørende for å sikre at du velger lageret som perfekt samsvarer med applikasjonens krav.
1. Faktorer å vurdere
Å velge den ideelle vinkelkontaktkulelageret innebærer en systematisk vurdering av driftsforholdene og ytelseskravene. Å overse noen av disse faktorene kan føre til for tidlig svikt eller suboptimal ytelse.
| Faktor | Beskrivelse |
|---|---|
| Lastekrav | Dette er Paramount. Du må nøyaktig bestemme begge størrelse og retning av radielle belastninger and aksiale belastninger . Er den aksiale belastningen ensrettet eller toveis? Er det betydelige sjokkbelastninger eller vibrasjoner? Den spesifikke belastningskombinasjonen vil direkte påvirke den nødvendige kontaktvinkelen og om en enkelt lager eller en Duplex -arrangement (f.eks. DF, DB, DT) er nødvendig. |
| Hastighet og driftsforhold | Vurdere Maksimal driftshastighet og ønsket Speed Factor (NDM) . Høye hastigheter krever ofte mindre kontaktvinkler, spesialiserte burmaterialer (som PIEK eller polyamid), og spesifikke smøremetoder (f.eks. Oljesmøring). Avgjørende, vurder Operasjonstemperaturområde og Omgivelsesmiljø (f.eks. Tilstedeværelse av etsende midler, støv, fuktighet eller ekstreme temperaturer). |
| Presisjonsbehov | Bestem det nødvendige Kjørende nøyaktighet and stivhet (stivhet) av systemet ditt. Bruksområder som maskinverktøyspindler krever ekstremt høy presisjon, og krever ofte lagre av høyere presisjonsklasser (f.eks. P4, P2), matchede sett og nøye kontrollert forhåndsinnlasting for å minimere runout og avbøyning. |
| Stivhet | Hvor mye avbøyning tåler applikasjonen under belastning? Hvis høy stivhet og minimal skaftbevegelse er kritisk, så Duplex -arrangementer (spesielt back-to-back eller DB-konfigurasjon) vil være nødvendig for å gi robust støtte mot bøyemomenter og aksiale skift. |
| Rombegrensninger | Det tilgjengelige aksiale og radiale rommet i huset og på akselen vil diktere de tillatte lagerdimensjonene (boring, ytre diameter, bredde). Dette kan påvirke om en kompakt en-rad, en dobbel rad eller en fire-punkts kontaktlager er det mest passende valget. |
| Forventet liv | Beregn ønsket levetid, vanligvis uttrykt i timer eller millioner av revolusjoner. Denne beregningen, basert på den dynamiske belastningsvurderingen ( C ), statisk belastningsvurdering ( C 0 ), og tilsvarende dynamisk belastning ( P ), vil veilede valg av passende lagerstørrelse og type for å oppfylle pålitelighetsmål. |
| Smøretype | Basert på hastighet, temperatur og vedlikeholdsintervaller, bestemmer du om Smøres smøring or Oljesmøring er mer passende. Høye hastigheter krever ofte olje for bedre varmeavledning, mens Grease tilbyr enklere anvendelse og inneslutning for mange standardbruk. |
| Koste | Balansere de nødvendige resultatspesifikasjonene med budsjettbegrensninger. Høyere presisjonsklasser, spesialiserte materialer (som keramikk) og komplekse dupleksarrangementer kommer vanligvis til en høyere pris. En optimal utvalg balanserer ytelsen med økonomisk levedyktighet. |
2. Bearing nummereringssystem
Å forstå produsentens nummererings- eller betegnelsessystem er helt essensielt for nøyaktig lagring, erstatning og valg. Det er "språket" som brukes til å beskrive en lagers spesifikke egenskaper.
-
Forståelse av bærekonpunkter: Hver lagertype og variant tildeles en spesifikk Betegnelse (delenummer) av produsenten. Denne alfanumeriske koden er ikke vilkårlig; Den koder for viktig informasjon om lageret. Vanligvis inkluderer det detaljer om:
- Grunnleggende dimensjoner: Slik som borediameter, ytre diameter og bredde.
- Bearing Series: Som indikerer dimensjonsserien og noen ganger lastekapasiteten i forhold til dens boring.
- Intern design: Spesifisere kontaktvinkelen (f.eks. A, C, E), burmateriale (f.eks. M, T, F) og intern klaring eller forhåndsinnlasting.
- Presisjonsklasse: Som indikerer produksjonsnøyaktigheten (f.eks. P6, P5, P4, P2, med P2 som den høyeste presisjonen).
- Spesielle funksjoner: For eksempel tetninger, skjold eller spesifikk smøring.
-
Tolke produsentens kataloger: Bærerprodusenter tilbyr omfattende kataloger, både på trykk og online, som fungerer som uvurderlige ressurser. Disse katalogene beskriver sine spesifikke nummereringssystemer og gir omfattende tekniske spesifikasjoner for hver lagerbetegnelse. Du finner informasjon om:
- Dynamisk belastningsvurdering ( C ): Den konstante radielle belastningen som et lager kan tåle for en spesifisert rangeringsliv (vanligvis 1 million revolusjoner)
- Statisk belastningsvurdering ( C 0 ): Den statiske radielle belastningen som tilsvarer en total permanent deformasjon av rullende element og løpsbane på det mest stressede kontaktpunktet.
- Begrensende hastigheter: Maksimal tillatte driftshastigheter med forskjellige smøremetoder.
- Dimensjoner: Eksakte målinger av boring, ytre diameter og bredde.
- Anbefalte driftsforhold: Retningslinjer for riktig anvendelse. Kjennskap til disse katalogene er nøkkelen til å ta informerte og nøyaktige valgbeslutninger, og sikre at den valgte lageret vil utføre som forventet i den tiltenkte søknaden.
Konklusjon
Denne omfattende guiden har utforsket den intrikate verdenen av Vinkelkontakt kulelager , kaster lys over deres unike design, forskjellige applikasjoner og betydelige fordeler. Vi har gått inn i hva som definerer disse lagrene, hvorfor de ofte er det foretrukne valget fremfor andre typer, og hvordan deres interne mekanikk lar dem effektivt administrere komplekse belastningskombinasjoner.
1. Gjennomføring av nøkkelpunkter
Gjennom denne guiden har vi dekket de grunnleggende aspektene som gjør vinkelkontaktkulelager uunnværlig i moderne maskiner:
- Forstå designen: Vi definerte vinkelkontaktkulelager av deres evne til å håndtere både radielle og aksiale belastninger samtidig, drevet av deres kritiske Kontaktvinkel . Vi utforsket forskjellige konfigurasjoner, inkludert Ensrot-, dobbeltrekke- og fire-punkts kontaktlager , så vel som den avgjørende rollen til Duplex -arrangementer (DF, DB, DT) for forbedret stivhet og belastningskapasitet.
- Viktige funksjoner og fordeler: Vi fremhevet deres enestående evner i Høy belastningskapasitet , Håndtering av komplekse belastningskombinasjoner effektivt. Deres iboende design gir mulighet for eksepsjonell Høyhastighetsytelse og bidrar til bemerkelsesverdig presisjon og stivhet , minimere runout og avbøyning i kritiske applikasjoner.
- Forskjellige applikasjoner: Vi så hvordan disse lagrene er viktige i mange bransjer, fra presisjonen som kreves i Maskinverktøy and Robotikk til de krevende miljøene til bil and luftfart komponenter.
- Materialer og produksjonsopplevelse: Vi undersøkte viktigheten av materialvalg, inkludert kromstål og rustfritt stål , og fordelene med keramiske alternativer for forbedret ytelse. Vi berørte også virkningen av forskjellige burmaterialer og det strenge Presisjonsproduksjonsprosesser som sikrer kvalitet og pålitelighet.
- Installasjon og vedlikehold Beste praksis: Til slutt la vi vekt på at selv de beste lagrene krever Riktig installasjonsteknikker og flittig lubrication for å oppnå deres tiltenkte levetid, og vi ga innsikt i Feilsøking av vanlige problemer for å forhindre for tidlig svikt.
2. fremtiden for vinkelkontaktkulelager
Reisen til vinkelkontaktkulelager er langt fra over. Når teknologien fortsetter sin nådeløse marsj fremover, forventer vi flere viktige utviklinger som vil forbedre deres evner ytterligere og utvide applikasjonene sine:
- Avanserte materialer: Forvent fortsatt innovasjon innen materialvitenskap, noe som fører til utvikling av enda lettere, sterkere og mer temperaturresistente stål og kompositter. Hybridlagre med forbedrede keramiske komponenter vil bli mer vanlig, og skyver grensene for hastighet og effektivitet mens du reduserer friksjon og varme.
- Forbedret presisjon og ytelse: Produksjon av presisjon vil utvilsomt nå nye høyder, noe som muliggjør lagre med enda strammere toleranser og forbedrede overflatebehandlinger. Dette vil gi rom for høyere rotasjonshastigheter, større belastningstettheter innen mer kompakte design og forlenget driftsliv.
- Smart peilingsteknologi: Integrasjonen av "smarte" funksjoner, for eksempel innebygde sensorer for sanntidsovervåking av temperatur, vibrasjon og smørestatus, vil bli stadig mer utbredt. Dette teknologiske spranget vil muliggjøre svært nøyaktig Forutsigbar vedlikehold slik at operatørene kan forutse og ta opp potensielle problemer før de fører til kostbare feil, og dermed optimalisere oppetid og forlenge levetiden til både lagrene og maskineriet de støtter.
Når næringer fortsetter å skyve grensene for hastighet, presisjon og effektivitet, vil vinkelkontaktkulelager forbli en kritisk muliggjørende teknologi, og stadig utvikle seg for å møte neste generasjon ingeniørutfordringer.
