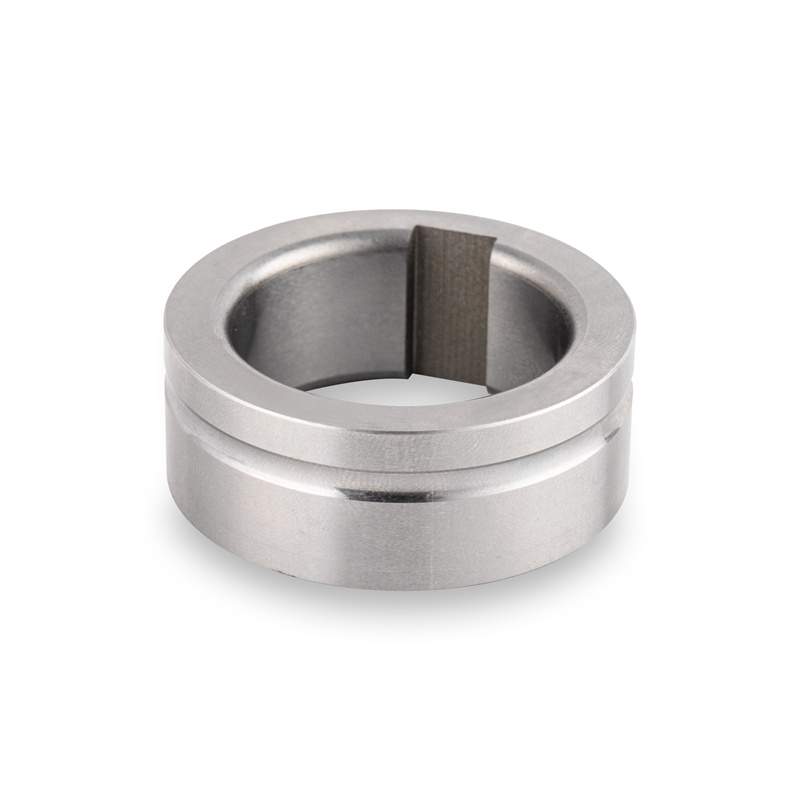

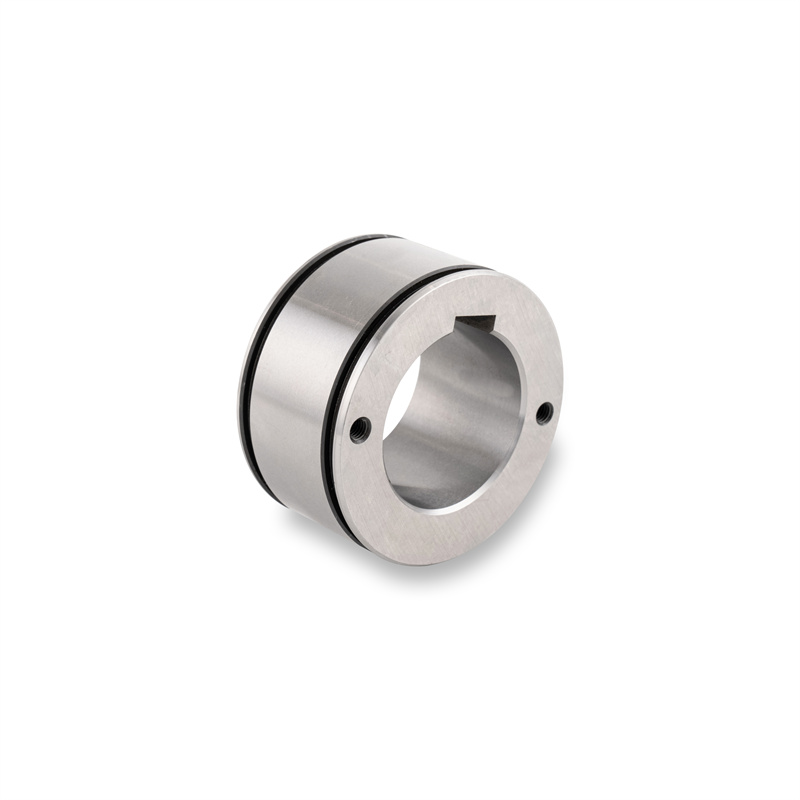

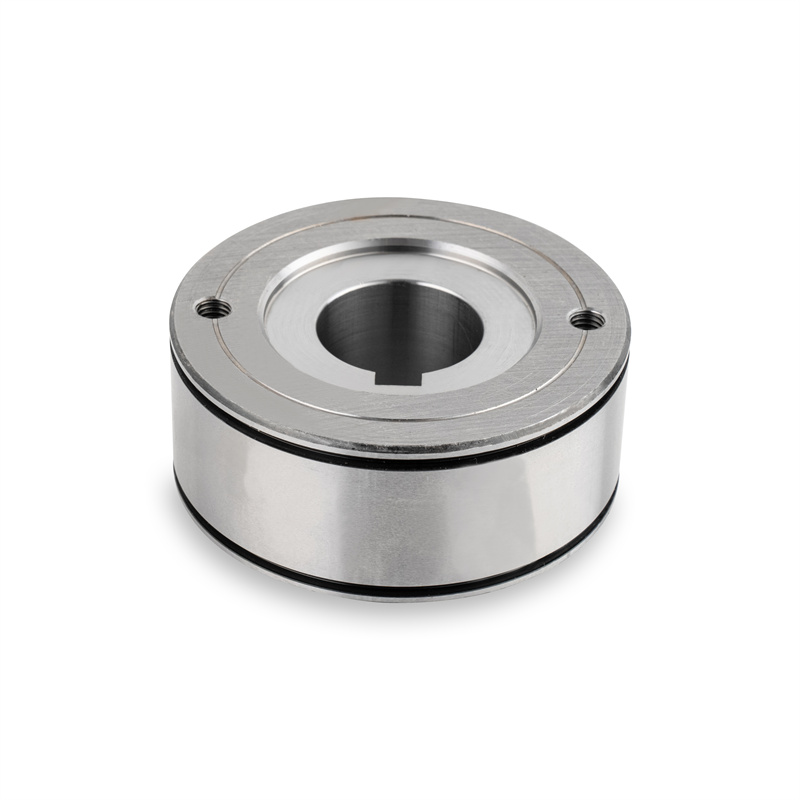

Lagerringer er en uunnværlig del av lagre fordi lagre vil bli brukt i forskjellige scenarier. Tross alt kan FTM-bærende indre og ytre ringer bearbeides til forskjellige former i henhold til kundens behov, og forskjellige materialer kan velges.
Fordi de indre og ytre ringene til lageret og rullekroppen skal ha høy hardhet og kontaktutmattelsesstyrke, god slitestyrke og slagfasthet, er det ofte brukte materialet GCr15 lagerstål.
| Indre ringbetegnelse | mm | kg Vekt | ||
| D | F | B
| ||
| LR13 | 13 | 17.2 | 24 | 0.01837 |
| IR14 | 14 | 17 | 17 | 0.009665 |
| IR15 | 15 | 18-20 | 16-23 | 0,0093~0,0247 |
| IR16 | 16 | 20-26 | 9~15,5 | 0,00774~0,039504 |
| IR17 | 17 | 20-24 | 16-20 | 0,011~0,034 |
| LR17 | 17 | 20 | 30.5 | 0.021 |
| LR18 | 18 | 26 | 15.5 | 0.033024 |
| IR19 | 19 | 22 | 14 | 0.010416 |
| IR20 | 20 | 24-28 | 16-20 | 0,017~0,0452 |
| LR20 | 20 | 25 | 20.5 | 0.0279 |
| IR22 | 22 | 26-28 | 12-30 | 0,01373~0,054 |
| IR25 | 25 | 30-32 | 18-22 | 0,0298~0,052 |
| LR25 | 25 | 30 | 26.5 | 0.043 |
| IR28 | 28 | 32 | 17-30 | 0,0245~0,0438 |
| IR30 | 30 | 35-38 | 16-20 | 0,031~0,065 |
| LR30 | 30 | 35 | 20.5 | 0.0407 |
| IR60 | 60 | 68-70 | 25-60 | 0,195~0,463 |
| IR62 | 62 | 70-75 | 30-39 | 0.2523 |
| IR65 | 65 | 72~75 | 25-45 | 0,142~0,2362 |
| IR70 | 70 | 80 | 25~54 | 0,224~0,48 |
| IR75 | 75 | 84~85 | 44~54 | 0,38572~0,52 |
| IR80 | 80 | 80-90 | 25~54 | 0,25712~0,55 |
| IR85 | 85 | 95~100 | 26~63 | 0,28~1,05 |
| IR90 | 90 | 105 | 63 | 1.11 |
| IR110 | 110 | 120~125 | 30-40 | 0,409~0,86276 |
Shaoxing Shangyu Flight Seiko Machinery Co., Ltd. (FTM), grunnlagt i 2006, er en bedrift som fokuserer på FoU, produksjon og tilpasning av ikke-standard lagre, høypresisjonslagre (importerstatning) og lagertilbehør og mekanisk deler. Med mer enn 30 års teknisk designerfaring har FTM opparbeidet seg et utmerket rykte innen høykvalitetslagre. Vårt profesjonelle tekniske team gir innenlandske og utenlandske kunder høykvalitets lagerløsninger innen ingeniørmaskiner, tekstilmaskiner og andre felt.
FTM stoler på mange års profesjonell produksjon og tekniske ferdigheter, og introduserer aktivt avanserte CNC-maskinverktøy fra Japan for å sikre produktbehandlingsnøyaktighet og stabilitet. I tillegg ledes FTMs peilingproduktforskning av en doktor i tribologi. Vi holder oss til bedriftsfilosofien om innovasjon og utvikling, og produktene våre eksporteres til mange land og regioner rundt om i verden. Vi har lenge støttet og produsert ulike typer lagre for mange verdenskjente selskaper, og opprettholde gode produksjonsforhold. Spinn inn i evigheten, arv fortreffelighet og skap fremtiden sammen. Velg FTM, og vi vil være ditt beste valg for lagerløsninger.
